激光錫焊針對不同形狀PCB焊盤如何解決焊接需求?

做激光錫焊自動化設備的廠家都知道激光錫焊系統(點錫膏或送錫絲)主要由送絲導絲系統、CCD同軸視覺定位系統、溫度閉環控制系統、激光輸出控制及激光焊接錫焊頭等重要機械部件組成。它是根據終端客戶需求定制化一種激光焊接設備，工作于工廠自動化生產線上。主要用于非金屬的焊接，比如現在消費電子中PCB電路板的焊接。

我們都知道電路板是一切電子設備或電子產品中必不可少的的配件，一切元器件都需求依附在電路板上，而焊盤是PCB電路板規劃中最重要的基本單元。激光焊接設備依據不同的元器件和焊接工藝，PCB板中的焊盤能夠分為非過孔焊盤和過孔焊盤兩種。那么，焊盤都有哪些形狀呢?下面，奧萊光電根據以往公司打樣情況總結不同焊盤的形狀及應對方案：

激光焊錫設備圓形焊盤

在PCB打樣中，圓形焊盤是最常用的一種焊盤。對于過孔焊盤來說，圓形焊盤的首要尺度是過孔尺度和焊盤尺度，焊盤尺度一般是過孔尺度的兩倍。非過孔型圓形焊盤首要用作測驗焊盤、定位焊盤和基準焊盤等，其首要的尺度是焊盤尺度。多用于雙面印制板電路以及擺放較為規矩的電路中，如集成電路的引腳焊盤等。

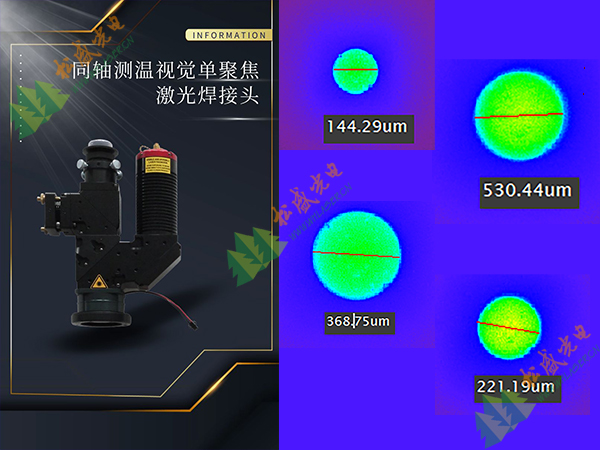

解決方案：可使用我司同軸視覺單聚焦激光焊接頭，該焊接頭的光斑形狀為圓形，激光形成的點徑最小可以到0.1mm;可實現圓形焊盤的焊接需求。

矩形焊盤

矩形焊盤有方形和矩形兩大類。方形焊盤首要用來標識印制電路板上用于裝置元器件的第 一個引腳;矩形焊盤首要用作表面貼裝元器件的引腳焊盤。焊盤尺度巨細與所對應的元器件引腳尺度有關，這種焊盤多用于一些簡單的電路，如一些小制作或手工制作的印制板等。

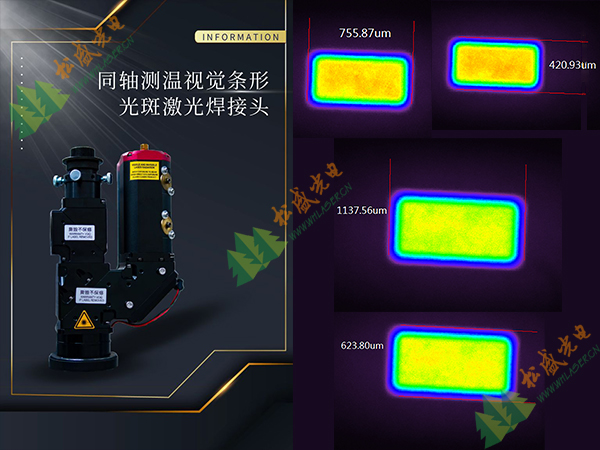

解決方案：可使用我司同軸視覺方形/條形光斑激光焊接頭，該焊接頭通過特殊光學整形方式使聚焦的光斑為正方形/矩形;方形光斑尺寸有3*3，6*6，8*8三種規格可選，條型光斑有1*2，2*3，2.5*5等六種規格可選;可實現矩形焊盤的焊接需求。

八角形焊盤

八角形焊盤在PCB打樣中使用較少，它首要是為了一起滿意印制電路板的布線及焊盤的焊接功能等要求而設定的。

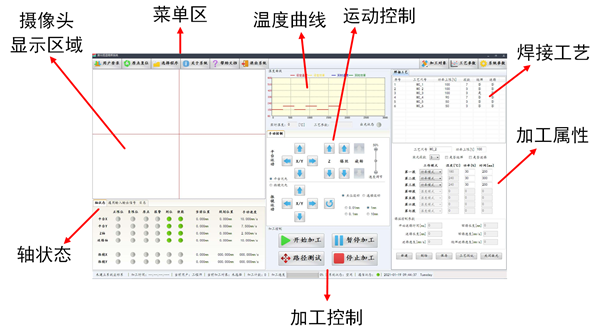

解決方案：可通過我司的4軸聯動恒溫激光錫焊軟件的運動控制通過設置運動軌跡采用拖焊的方式來解決八角形焊盤的焊接需求。

異形焊盤

在PCB規劃中，規劃人員能夠依據規劃的具體要求，采用一些特殊形狀的焊盤，包含橢圓形、淚漓形、島形等。這種焊盤多用于不規矩的擺放中，在家電產品中使用較多，如電視機、收音機、視盤機等。異形焊盤能使元器件的固定更加密布，因而減少了印制導線的長度和條數。這種焊盤具有較大的銅箔面積，這樣增強了焊盤的抗剝離強度。

解決方案：可通過我司的4軸聯動恒溫激光錫焊軟件的運動控制通過設置運動軌跡采用拖焊的方式來解決異形焊盤的焊接需求。

終上所述，在實際客戶打樣的過程中最常見的還是PCB板圓形的插針焊盤和條形方形的矩形焊盤。對于那種不規則的焊盤一般是在后臺軟件編寫運動軌跡控制前臺焊接頭接收軌跡指令信號后實現拖動焊接。
